PCB無鹵素線路板介紹
發表時間：2021-12-07 10:00:00 人氣：4102
一、先說說什么是鹵素？
在化學元素周期表中，周期系ⅦA族元素指鹵族元素，包括氟（F）、氯（Cl）、溴（Br）、碘（I）、砹（At）。

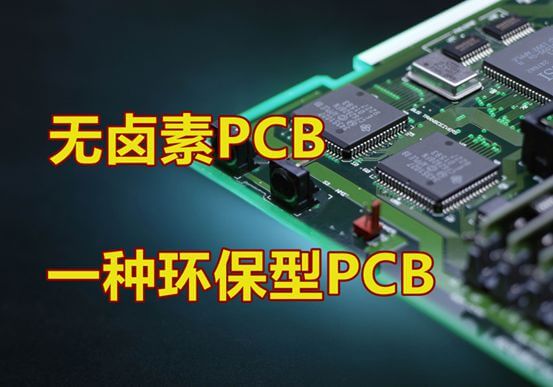

二、什么是無鹵素線路板？
按照JPCA-ES-01-2003（JPCA為日本電子電路工業會簡稱）標準來說，氯(Cl)、溴(Br)元素含量分別小于0.09％Wt(重量比)的覆銅板，定義為無鹵型覆銅板。
三、無鹵素線路板和我們平時做的板子有何不同？
目前，電路板市場使用的阻燃性基材FR4、CEM-1、CEM-3等，阻燃劑多為溴化環氧樹脂。相關機構曾對環氧樹脂基材做過研究：含鹵素的阻燃基材在廢棄燃燒時，會釋放二噁英等有害物質，這種物質氣味難聞，具有高毒性，并可致癌，人體一經吸入無法排出，對人體有巨大的危害。
無鹵素板則是通過替換或取代這些有害元素，來實現PCB的環保無毒。目前來說，大部分的無鹵材料主要以磷系和磷氮系為主。有趣的是，含磷氮化合物的高分子樹脂在燃燒時會產生不燃性氣體，這種氣體可以隔絕樹脂燃燒表面與空氣，達到阻燃的目的。
四、無鹵素PCB有哪些優點？
無鹵素PCB除了環保，還具有良好的散熱性可靠性，更適合無鉛電路所需的高溫工藝；由于無鹵PCB采用了P或N來取代鹵素原子，因而在一定程度上降低了環氧樹脂的分子鍵段的極性，從而提高質的絕緣電阻及抗擊穿能力。
事物往往具有兩面性，無鹵素板的優點不僅在制造過程中而且在設計中都以增加復雜性為代價。無鹵PCB制板與常規PCB存在區別，比如鉆孔。無鹵板采用的P、N系列官能團增大了分子量同時增強了分子鍵的剛性，導致材料的剛性增強，同時，無鹵材料的TG點一般較高，因此采用普通FR-4的鉆孔參數進行鉆孔，效果并不理想。在鉆無鹵板時，需在正常的鉆孔條件下，適當做一些調整。
